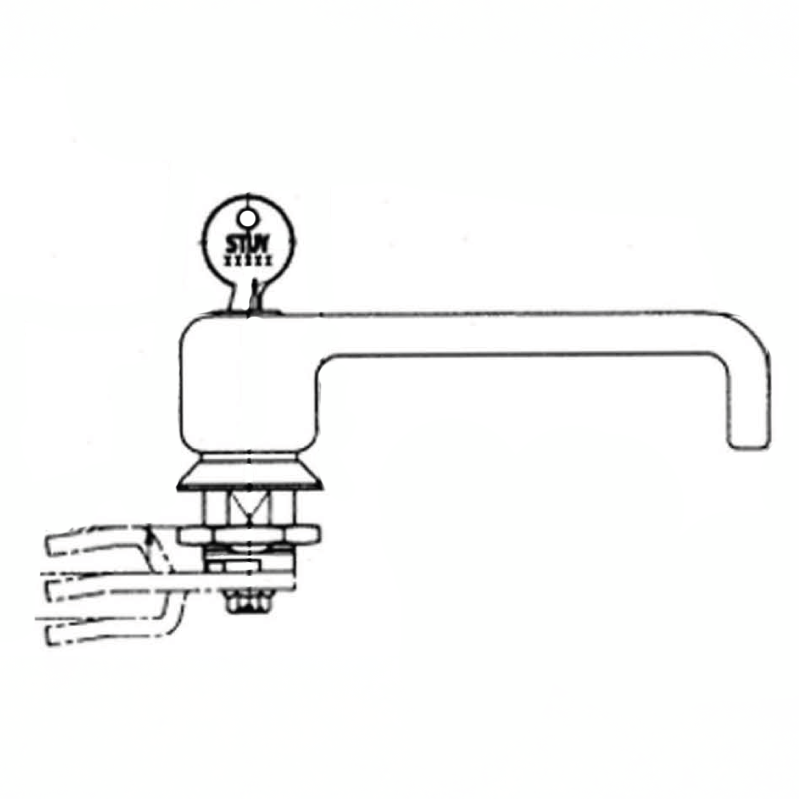

Drehriegel mit Klinkengriff


Der komplette Drehriegel besteht aus:


Klinkengriff / Gehäuse verchromt

Zunge nach Mass H

Eine Schwarzweisszeichnung eines Wasserhahns mit einem Schlüssel darauf.

Bestimmen Sie die Gehäusegrösse

Eine Schwarzweisszeichnung eines Toasterofens auf weissem Hintergrund.
Bezeichnung Bestell-Nr.
Klinkengriff ohne Schloss DH 12-00
Klinkengriff mit Schloss DH 12-01

Hinweis: lnkl. 2 Schlüsselgleichschliessend XX130

Zunge wählen (gemäss Klemmstärke H-Mass)

Eine schwarz-weisse Zeichnung einer Schraube mit Massangaben
Eine schwarz-weisse Zeichnung eines Abflusses mit Massangaben
Drehriegel mit Zylinder auf weissem Hintergrund
Hlnmm Llnmm Bestell-Nr.
3 45 ZH 3
4 45 ZH 4
6 45 ZH 8
8 45 ZH 8
10 45 ZH 10
13 45 ZH 13
16 45 ZH 18
16 40 ZH 18-40
Eine schwarz-weisse Zeichnung einer Treppe auf weissem Hintergrund.
18 45 ZH 18
18 34 ZH 18 - 34
Eine Schwarzweisszeichnung eines Schlauchs auf weissem Hintergrund.
20 45 ZH 20
22 45 ZH 22
22,5 34 ZH 22,5 - 34
24 45 ZH 24
26 45 ZH 26
27 36 ZH 27 - 36
28 45 ZH 28
30 45 ZH 30
32 45 ZH 32
34 25 ZH 34
34 45 ZH 34 - 25
36 45 ZH 36
38 27 ZH 38
38 45 ZH 38 - 27
40 45 ZH 40
42 45 ZH 42
45 45 ZH 45
47 45 ZH 47
50 45 ZH 50

Sonderzungen auf Anfrage

Artikel-Nummer bestehend aus den 2 Teilen notieren und bestellen.

Bestell-Beispiel:


Bestell-Nr.: DH 12-00 / ZH 4
