Drehriegel klein (13)



Der kleine Drehriegel überzeugt durch seine kompakte Bauweise und einfache Handhabung. Mit einer einzigen Drehbewegung ermöglicht er ein sicheres und zuverlässiges Schliessen, selbst in beengten Einbausituationen.


Trotz seiner geringen Grösse bietet er hohe Stabilität und Langlebigkeit. Ideal für Schaltschränke, Gehäuse, Wartungsklappen und viele weitere Anwendungen mit begrenztem Platzangebot.


Maximale Türstärke:

5 mm

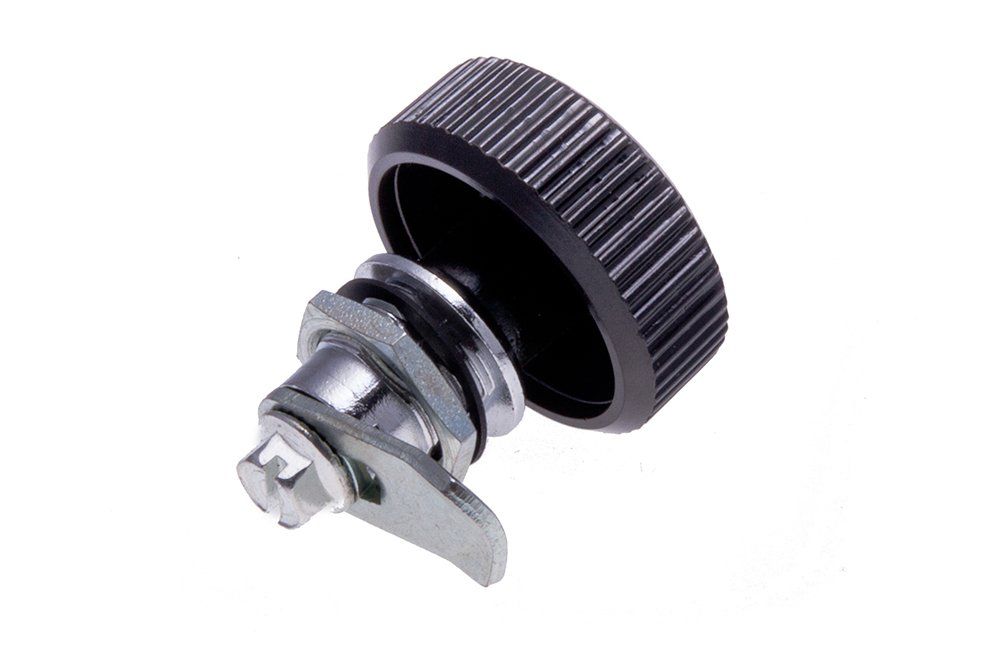

Eine Nahaufnahme eines schwarzen Knopfes mit einem Metallgriff auf weißem Hintergrund.

Bestimmen Sie die Gehäusegrösse

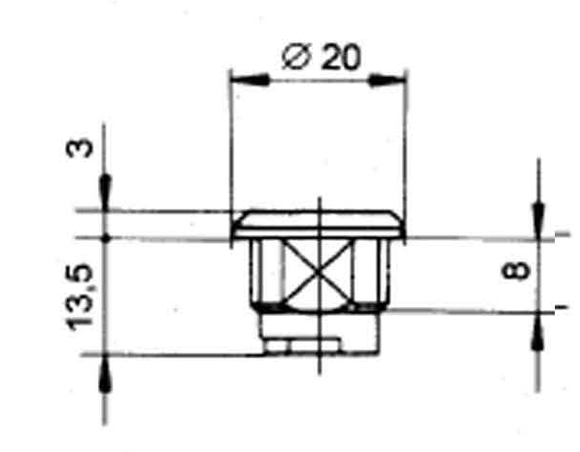

Eine Schwarzweisszeichnung einer Schraube mit Massangaben.
Bezeichnung Bestell-Nr.
Gehäuse DG 20

Hinweis: Dichtung und Mutter werden mitgeliefert

Wählen Sie die Betätigung

Artikel Bezeichnung Grösse Bestell-Nr.
Eine Schwarzweisszeichnung einer Zielscheibe mit einem Quadrat in der Mitte.
Vierkant 6 mm DG 20/4KT
Eine Schwarzweisszeichnung eines Ziels auf weissem Hintergrund.
Schlitzkopf 1,6 / 2,5 DG20 / SZ
Eine Schwarzweisszeichnung eines Knopfes auf weissem Hintergrund.
Sterngriff ⌀ 35mm DG 20 / ST
Eine Schwarzweisszeichnung eines Ziels auf weisem Hintergrund.
Zylinder DG20 / Zylinder lnkl. 2 Schlüssel gleichschliessend

Zunge wählen (gemäss Klemmstärke H-Mass)

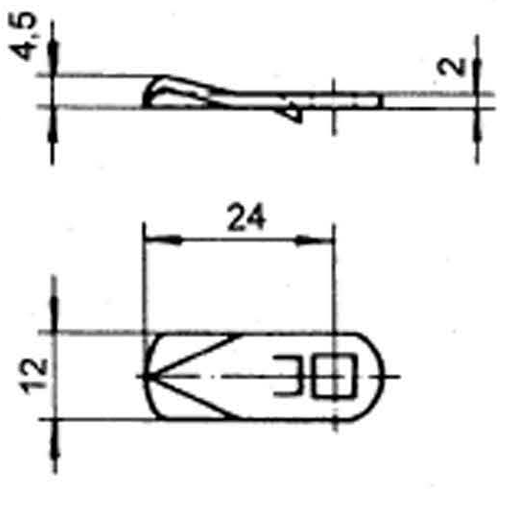

Eine Schwarzweisszeichnung eines Metallstücks mit Massangaben.
Mass für 4KT I SZ I ST für DG20/Zylinder
13,5mm ZG 13,5 0.20.660.0
19,5mm ZG 19,5 0.20.659.0

Sonderzungen auf Anfrage

Artikel-Nummer bestehend aus den 3 Teilen notieren und bestellen.

Bestell-Beispiel:


Drehriegel: 13
mit Vierkant: 6mm
Zunge H: 13,5


Bestell-Nr.: DG20 / 4kt / ZG 13,5
