Viertelsdreh-Verschluss Panex Serie 6

Viertelsdrehverschluss Panex Serie 6



"Der Allrounder"



Die Panex Serie 6 steht für robuste und präzise Vierteldrehverschlüsse, die vielseitig einsetzbar sind und sich durch ihre einfache Handhabung auszeichnen. Mit einem 90-Grad-Drehmechanismus ermöglicht diese Serie ein schnelles und sicheres Öffnen und Schliessen – ideal für Anwendungen, bei denen Zuverlässigkeit und Effizienz an erster Stelle stehen.


Gefertigt aus langlebigen Materialien wie Stahl, ist die Panex Serie 6 besonders widerstandsfähig und eignet sich für industrielle Umgebungen, in denen mechanische Belastbarkeit und Korrosionsbeständigkeit gefragt sind. Mit ihrer grösseren Bauweise als die Panex Serie 4 ist die Serie 6 perfekt für Anwendungen, die eine höhere Stabilität und Zugfestigkeit erfordern.


Die Panex Serie 6 bietet flexible Optionen: Wählen Sie aus unterschiedlichen Kopfformen, Materialien und Gegenstücken, um die optimale Lösung für Ihre spezifischen Anforderungen zu konfigurieren.


Wählen Sie die Halterung

Eine Schwarzweisszeichnung von vier verschiedenen Kameratypen.
Foto Titel Artikel-Nummer Montageanleitung

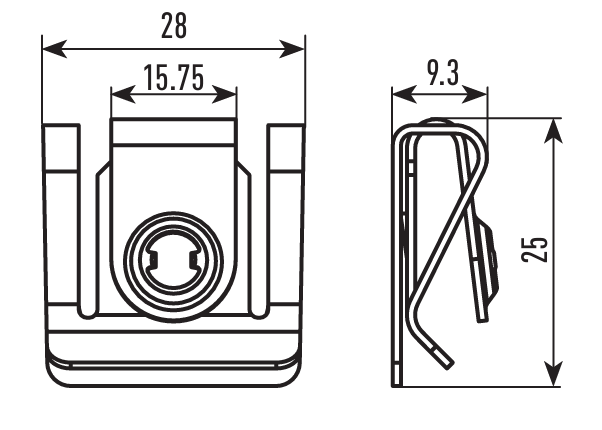

Aufsteckhalterung Stahl verzinkt

336-300-190

PDF herunterladen

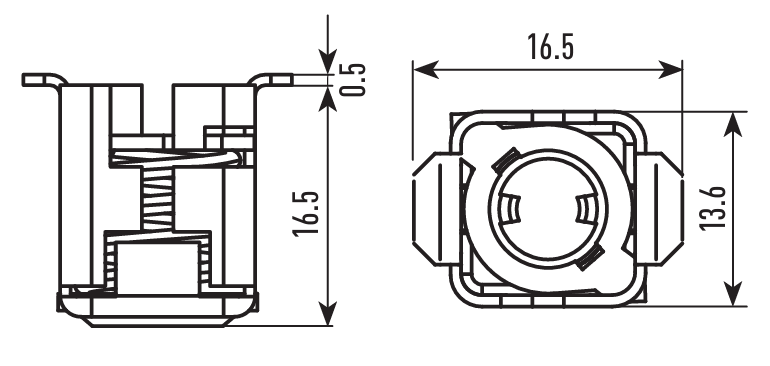

Fronthalterung Stahl verzinkt

336-200-190

PDF herunterladen

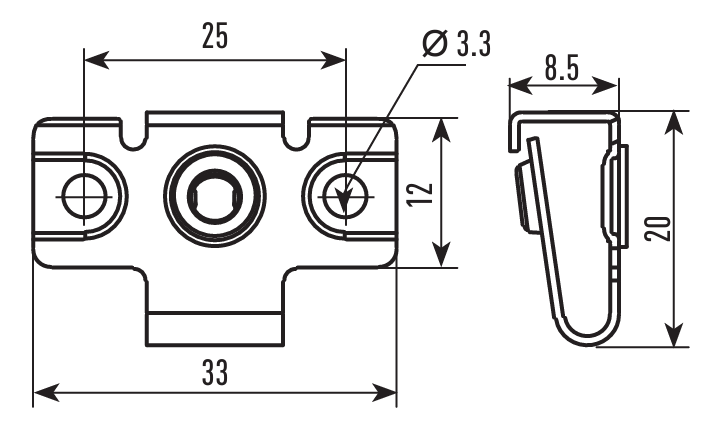

Niethalterung Stahl verzinkt

336-400-190

PDF herunterladen

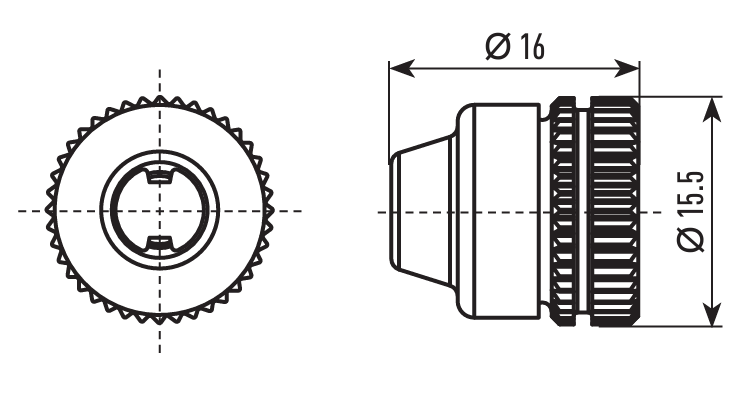

Sacklochhalterung Messing / Stahl verzinkt

336-100-300

PDF herunterladen


Wählen Sie die Sicherung

Eine schwarz-weisse Zeichnung eines Kreises und eines Kreises mit den Wörtern Kunststoff und Edelstahl.
Foto Titel Artikel-Nummer

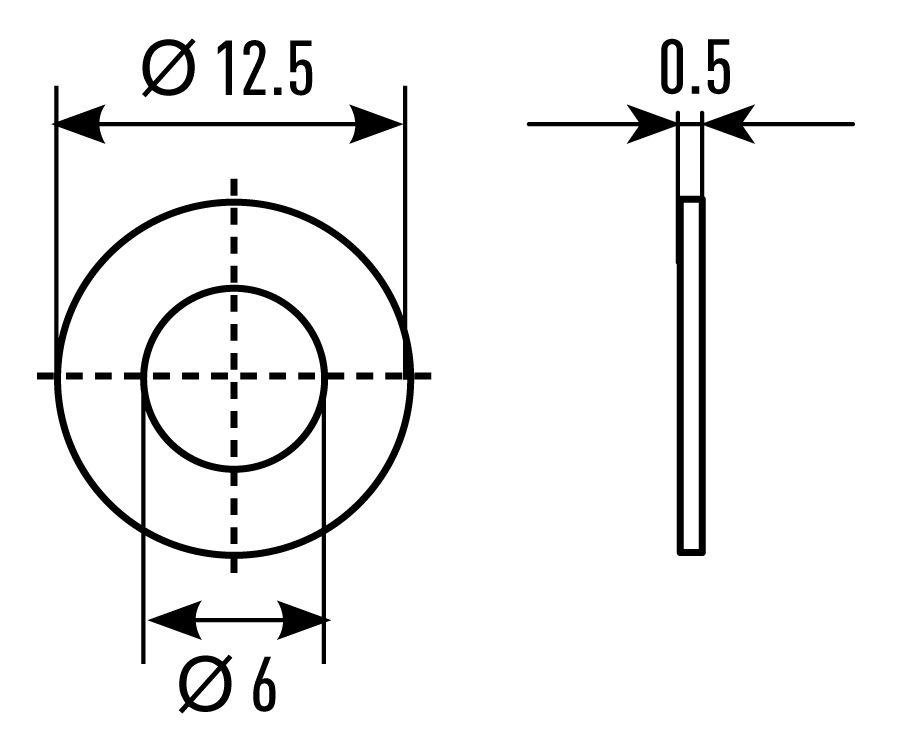

Sicherung Kunststoff

326-100-040

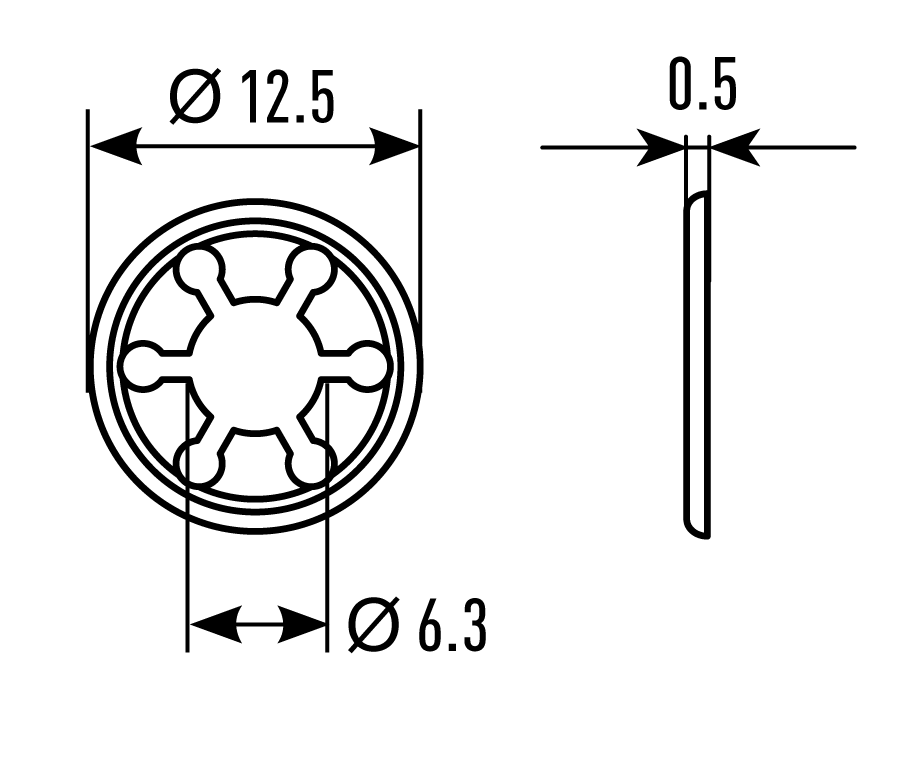

Sicherung Edelstahl

326-101-200

Kopfform  wählen und Mass «L»  in die Artikel-Nummer des Zapfens einsetzen.

Eine Schwarzweisszeichnung von drei verschiedenen Arten von Knöpfen.
Foto Titel Artikel-Nummer

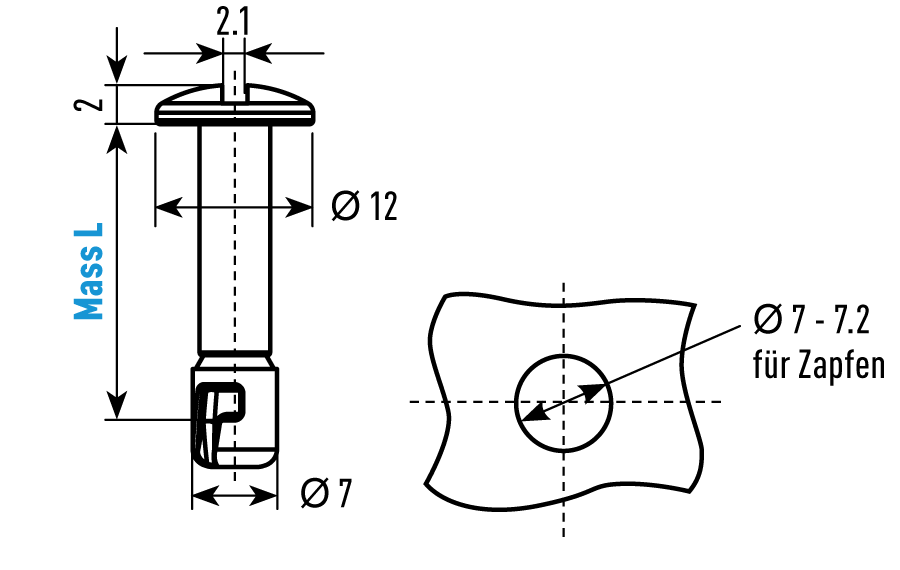

Zapfen Schlitzkopf

316-1xx-190

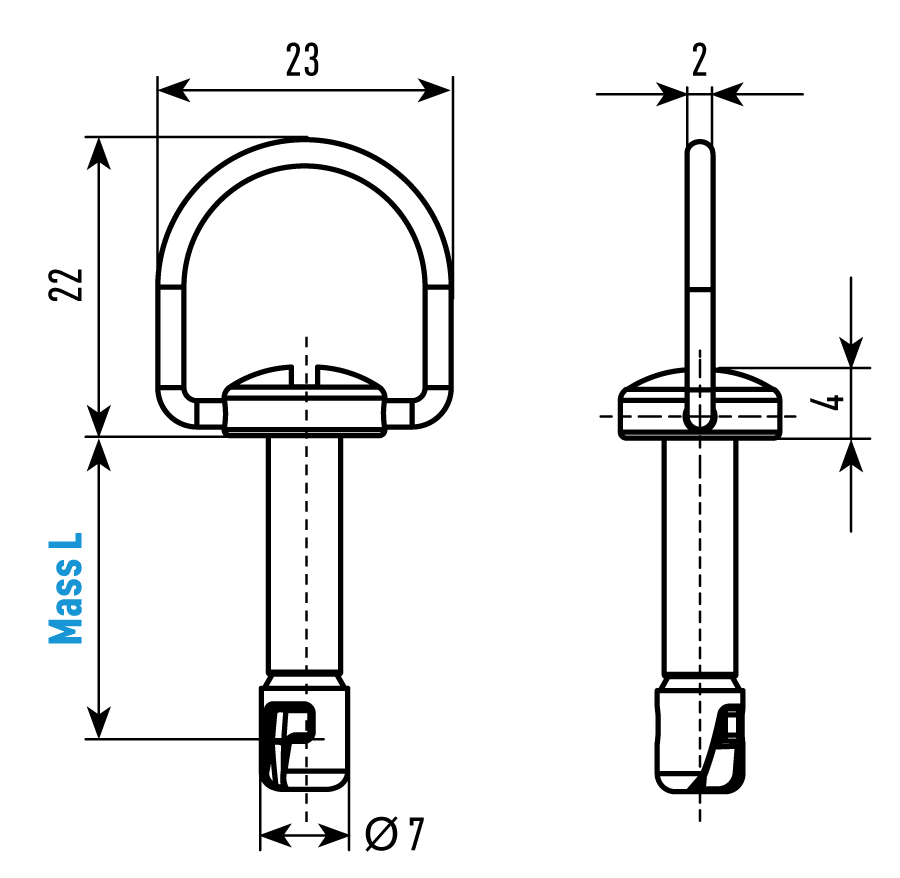

Zapfen Ringkopf

316-4xx-190

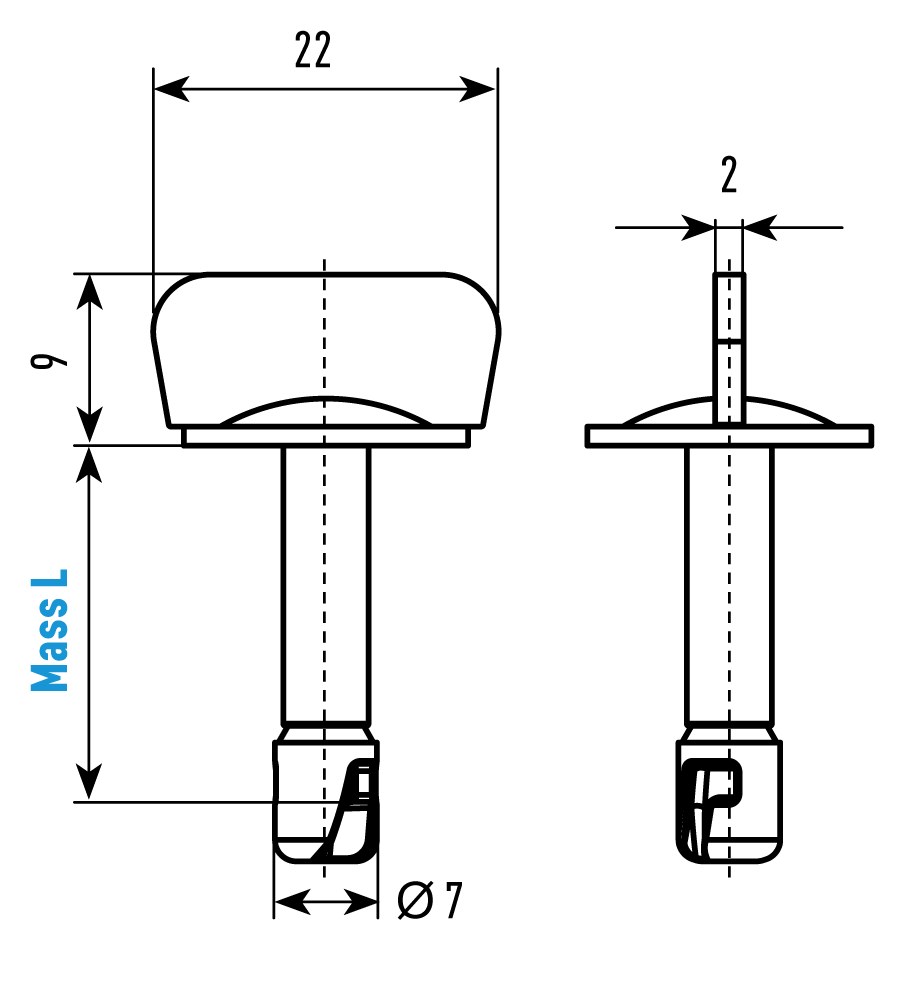

Zapfen Flügelkopf

316-3xx-190

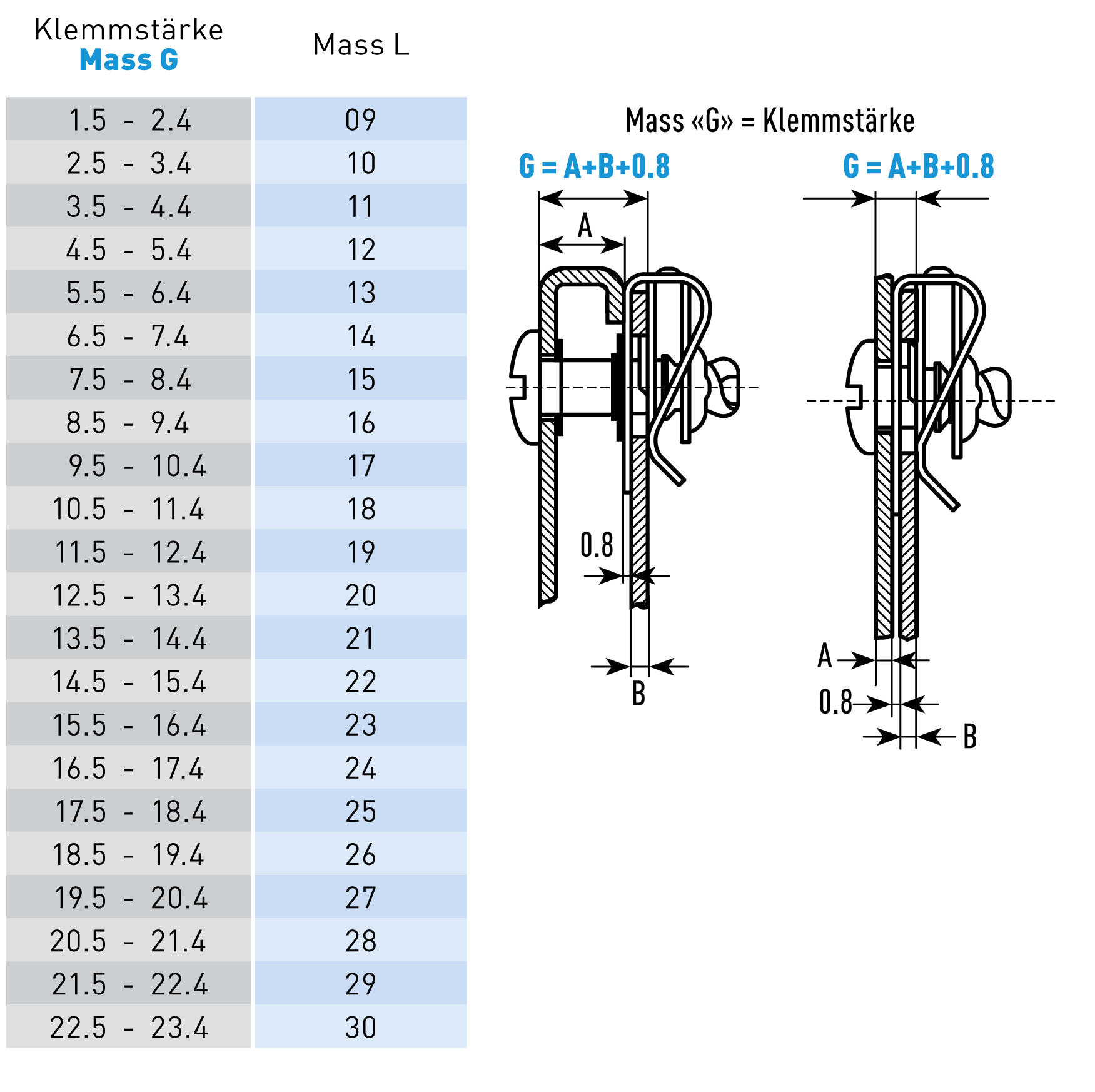

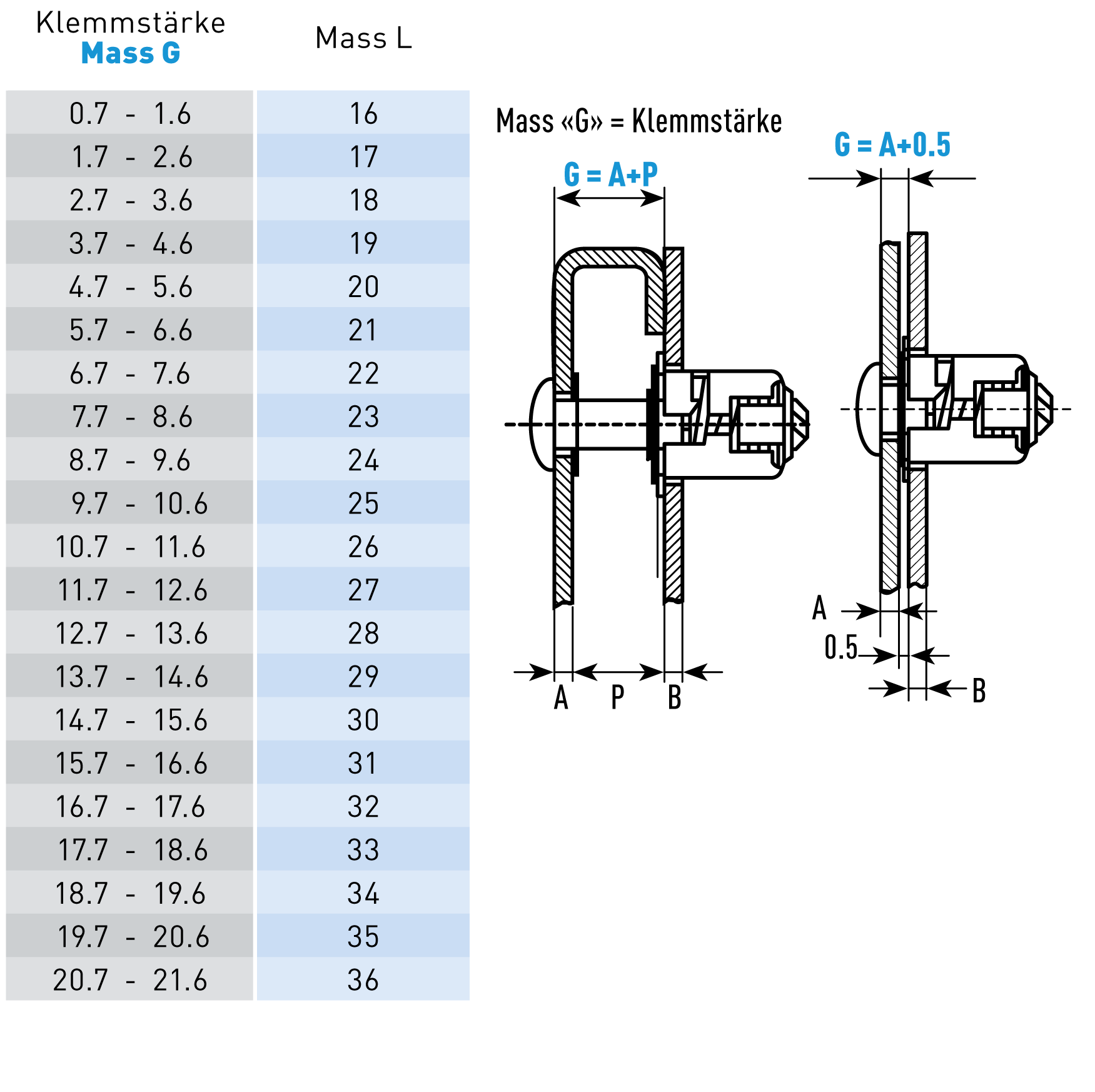

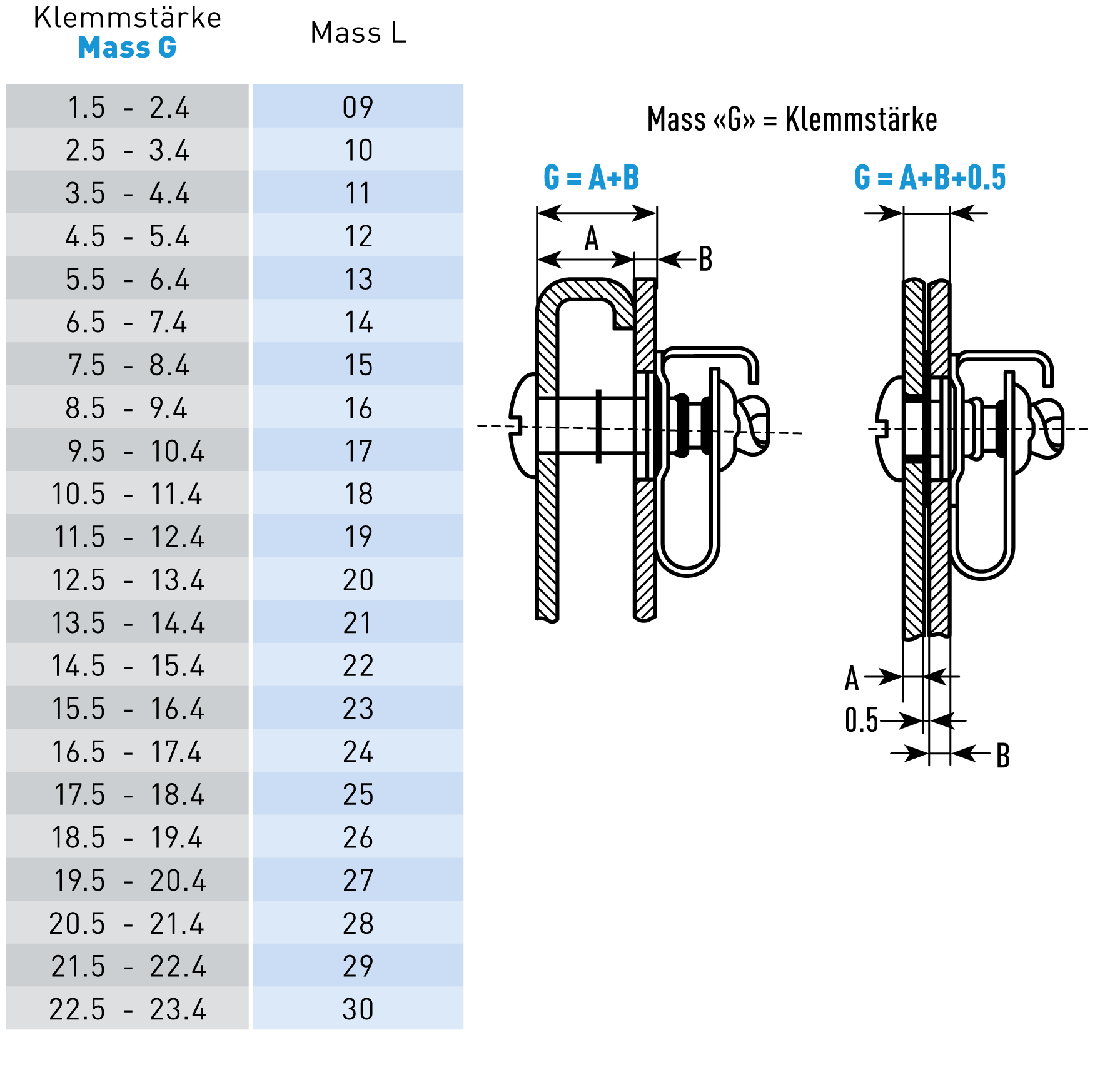

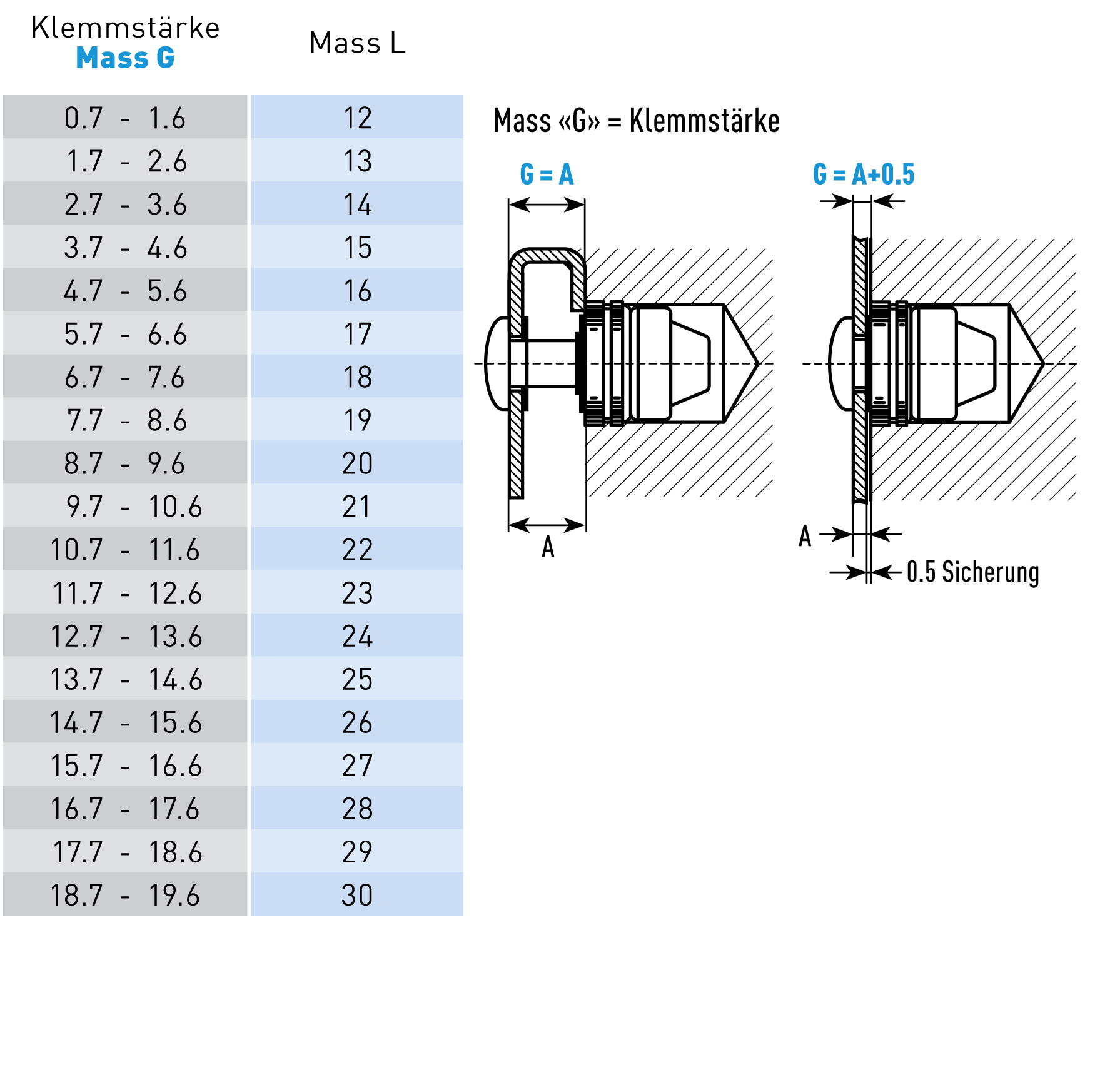

Klemmstärke «G» und Mass «L» aus Tabelle bestimmen.

Beispiele:

Schlitzkopf Stahl verzinkt, farblos chromatiert:

Artikel-Nr. 316-1L-190

Flügelkopf Stahl verzinkt, farblos chromatiert:

Artikel-Nr. 316-3L-190

Ringkopf Stahl verzinkt, farblos chromatiert:

Artikel-Nr. 316-4L-190






Artikel-Nummern  der 3 Teile notieren und bestellen.
