Viertelsdreh-Verschluss Panex Serie 4

Viertelsdrehverschluss Panex Serie 4



"Unser Kleinster"



Der Panex Serie 4 Vierteldrehverschluss mit einem Zapfendurchmesser von 4 mm ist die ideale Lösung für Anwendungen, bei denen es auf Präzision und kompakte Masse ankommt. Mit seiner geringen Grösse und seinem cleveren Design ermöglicht er ein schnelles und sicheres Öffnen und Schliessen durch eine einfache Vierteldrehung.


Hergestellt aus hochwertigen Materialien überzeugt dieser Verschluss durch Langlebigkeit und Stabilität – selbst bei anspruchsvollen Bedingungen. Dank seiner Vielseitigkeit eignet er sich perfekt für kleine Geräte, Elektronikgehäuse oder Anwendungen, bei denen Platz und Gewicht eine Rolle spielen.


Starten Sie jetzt mit der Auswahl der einzelnen Komponenten und stellen Sie Ihren Panex Serie 4 zusammen – für eine perfekt abgestimmte Lösung.

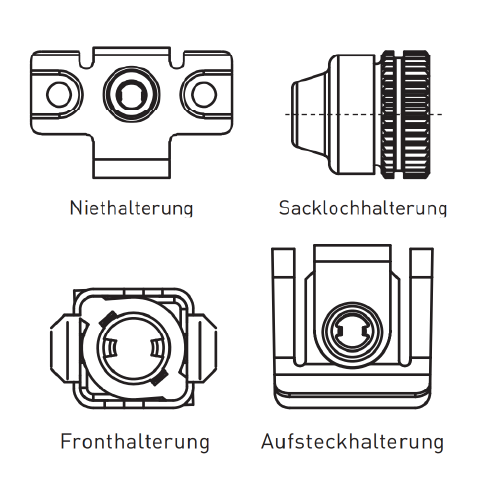

Wählen Sie die Halterung

Eine Schwarzweißzeichnung von vier verschiedenen Kameratypen.
Foto Titel Artikel-Nummer Montageanleitung

Aufsteckhalterung Stahl verzinkt

334-300-190

PDF herunterladen

Fronthalterung Stahl verzinkt

334-200-190

PDF herunterladen

Niethalterung Stahl verzinkt

334-400-190

PDF herunterladen

Sacklochhalterung Messing / Stahl verzinkt

334-100-300

PDF herunterladen

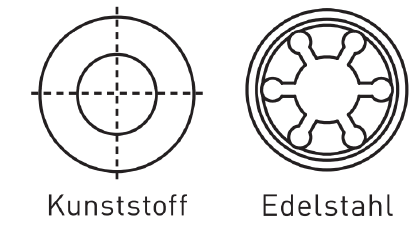

Wählen Sie die Sicherung

Eine schwarz-weiße Zeichnung eines Kreises und eines Kreises mit den Wörtern Kunststoff und Edelstahl.
Foto Titel Artikel-Nummer

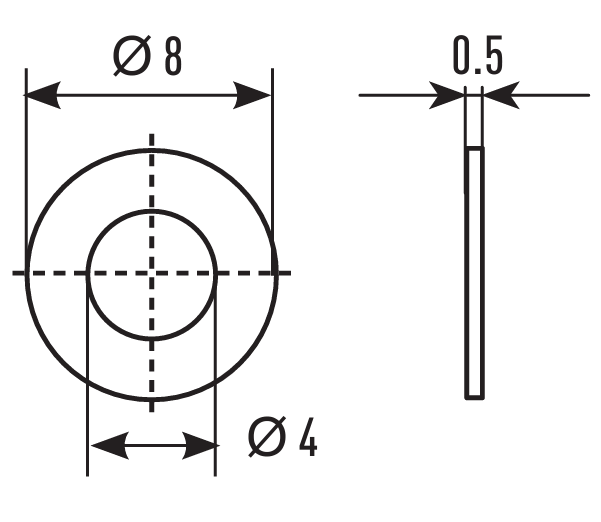

Sicherung Kunststoff

324-100-040

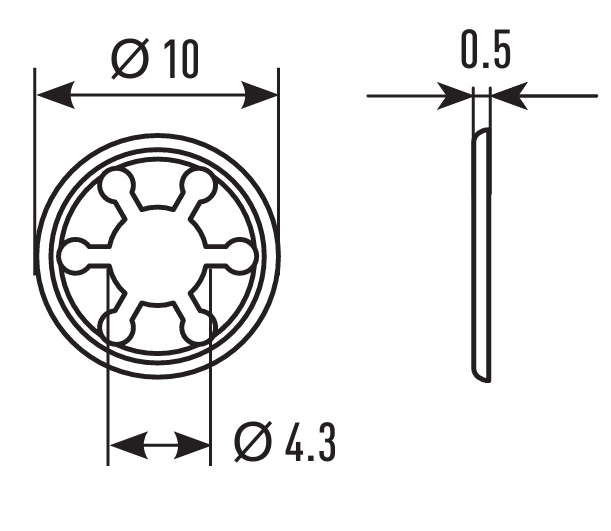

Sicherung Edelstahl

324-101-200

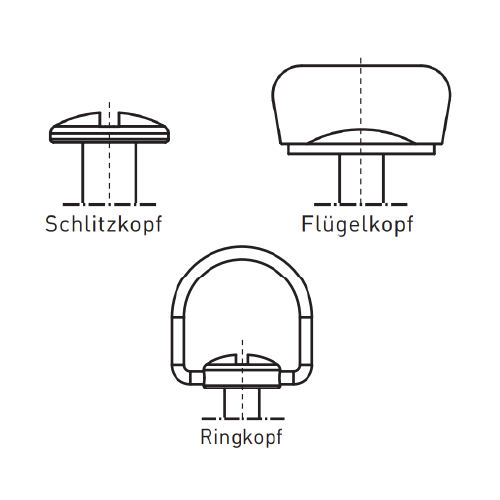

Kopfform  wählen und Mass «L»  in die Artikel-Nummer des Zapfens einsetzen.

Eine Schwarzweisszeichnung von drei verschiedenen Arten von Knöpfen.
Foto Titel Artikel-Nummer

Zapfen Schlitzkopf

314-1 xx -190

Zapfen Ringkopf

314-4 xx -190

Zapfen Flügelkopf

314-3 xx -190

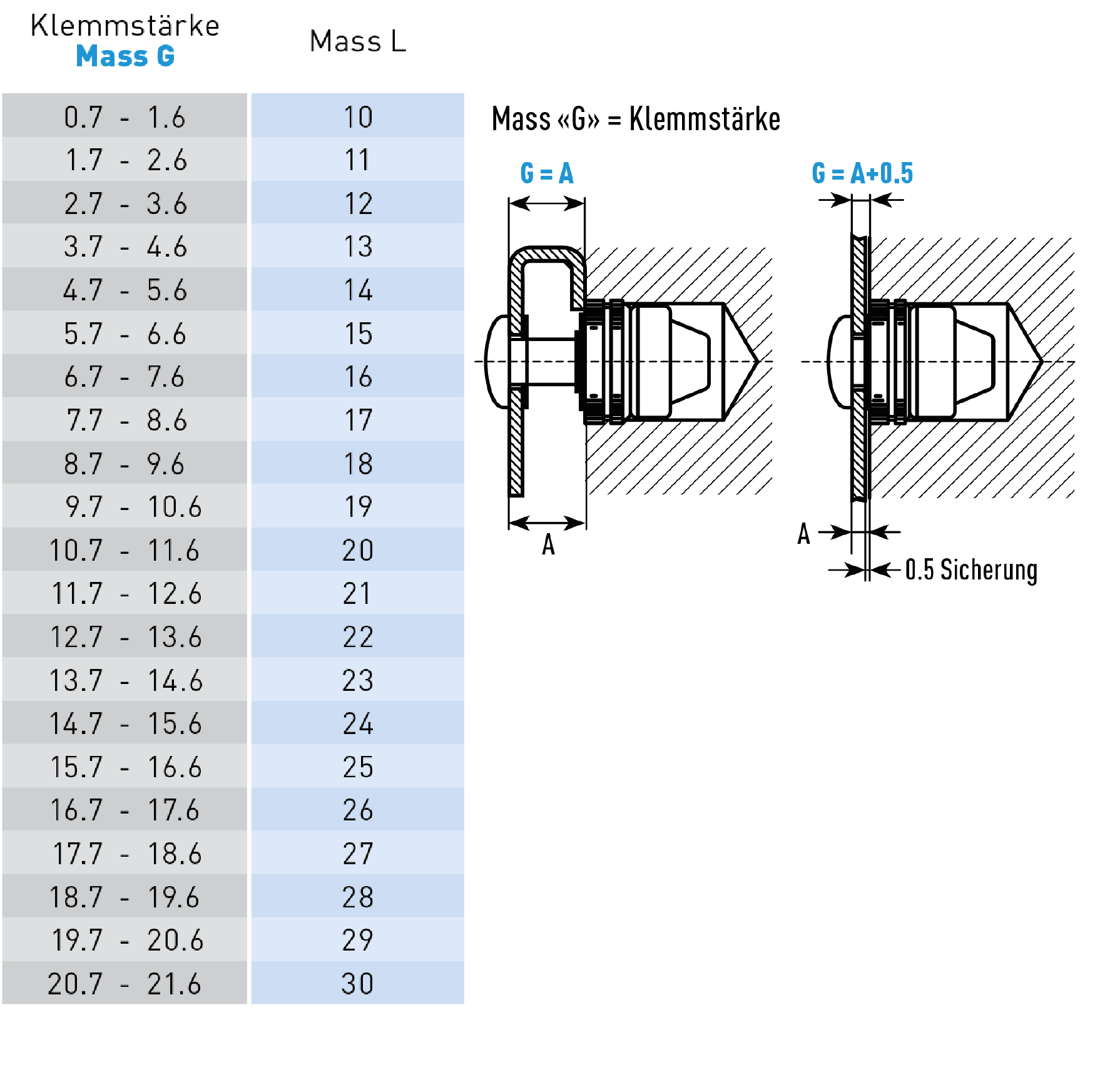

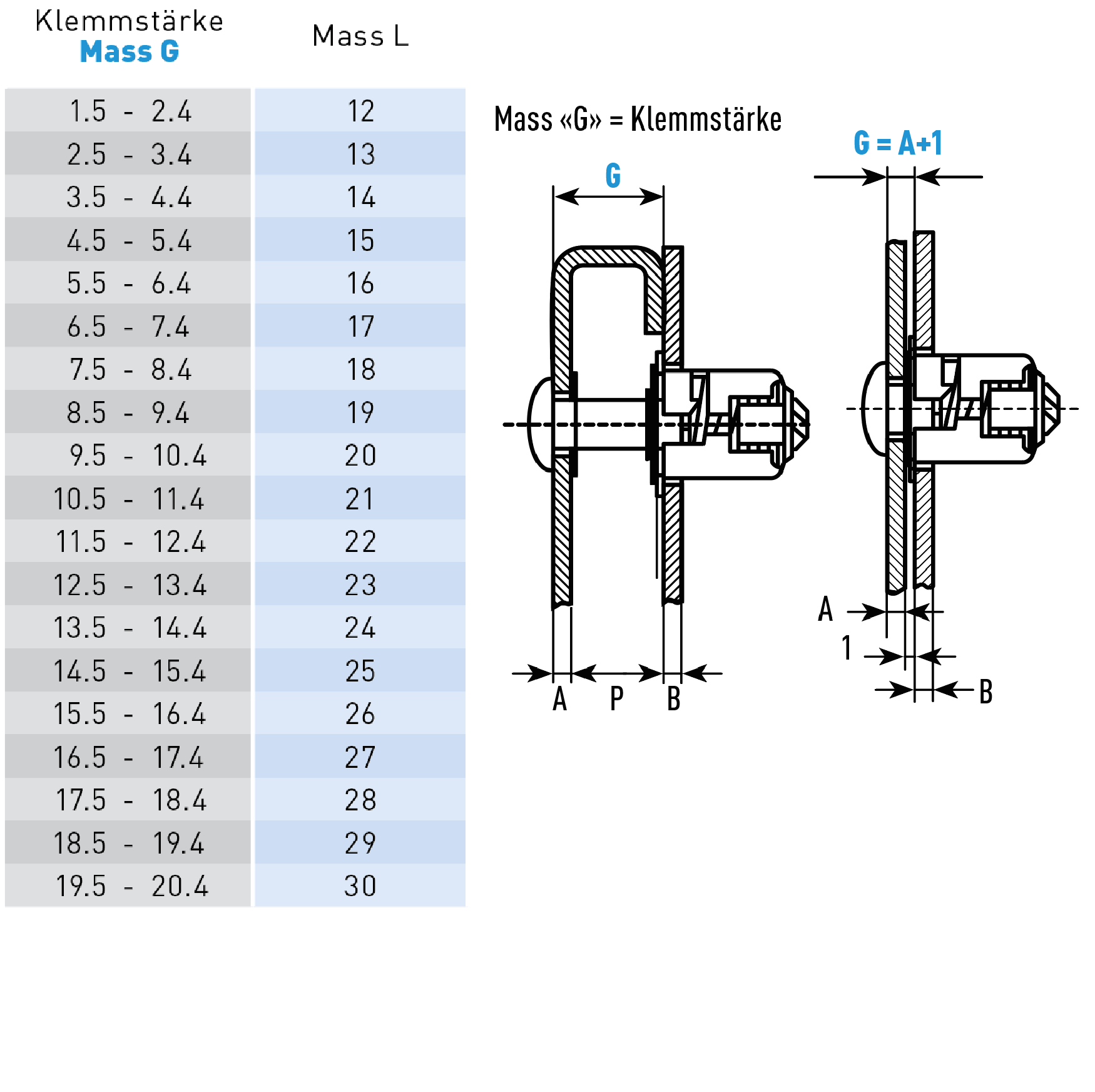

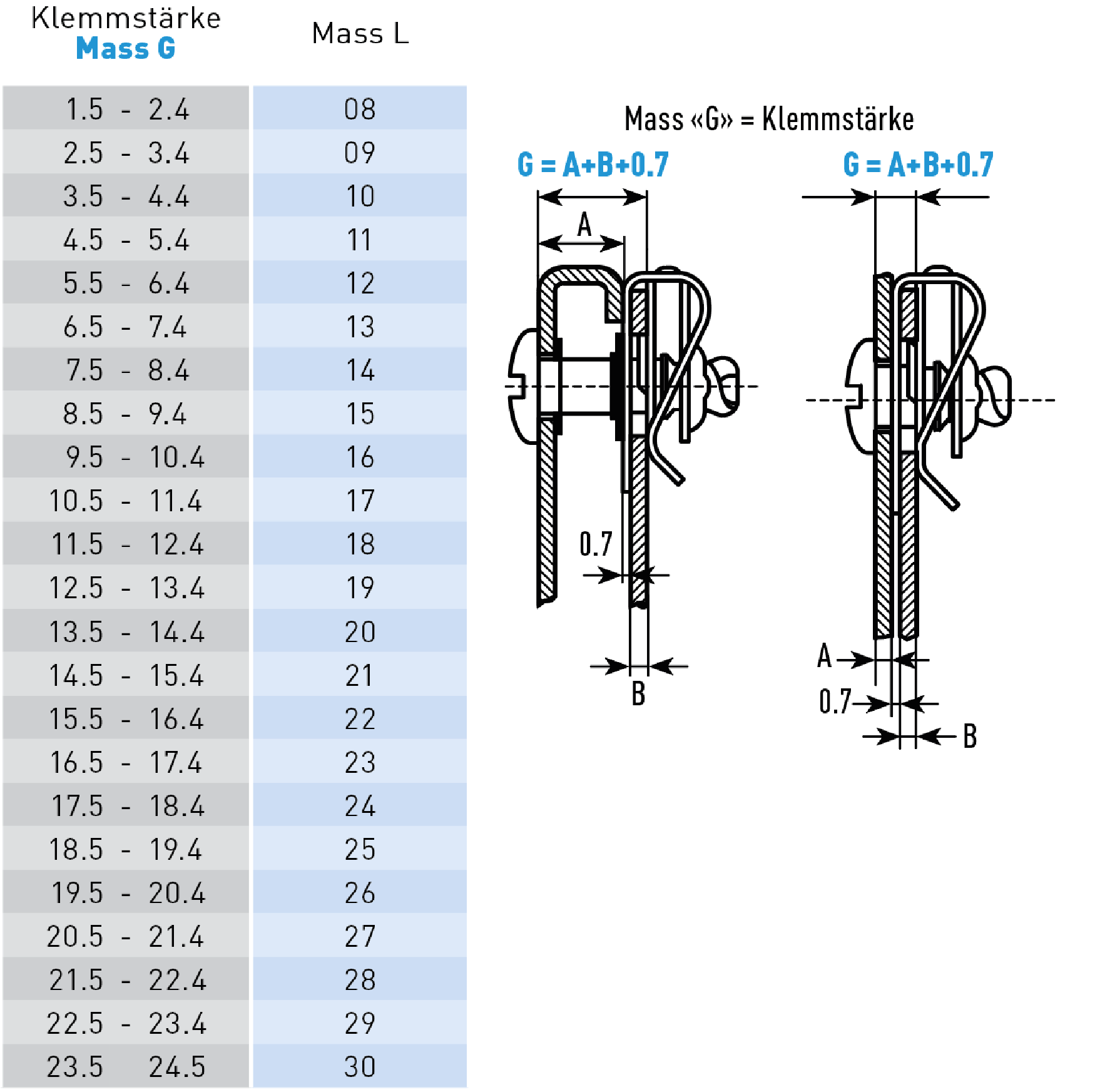

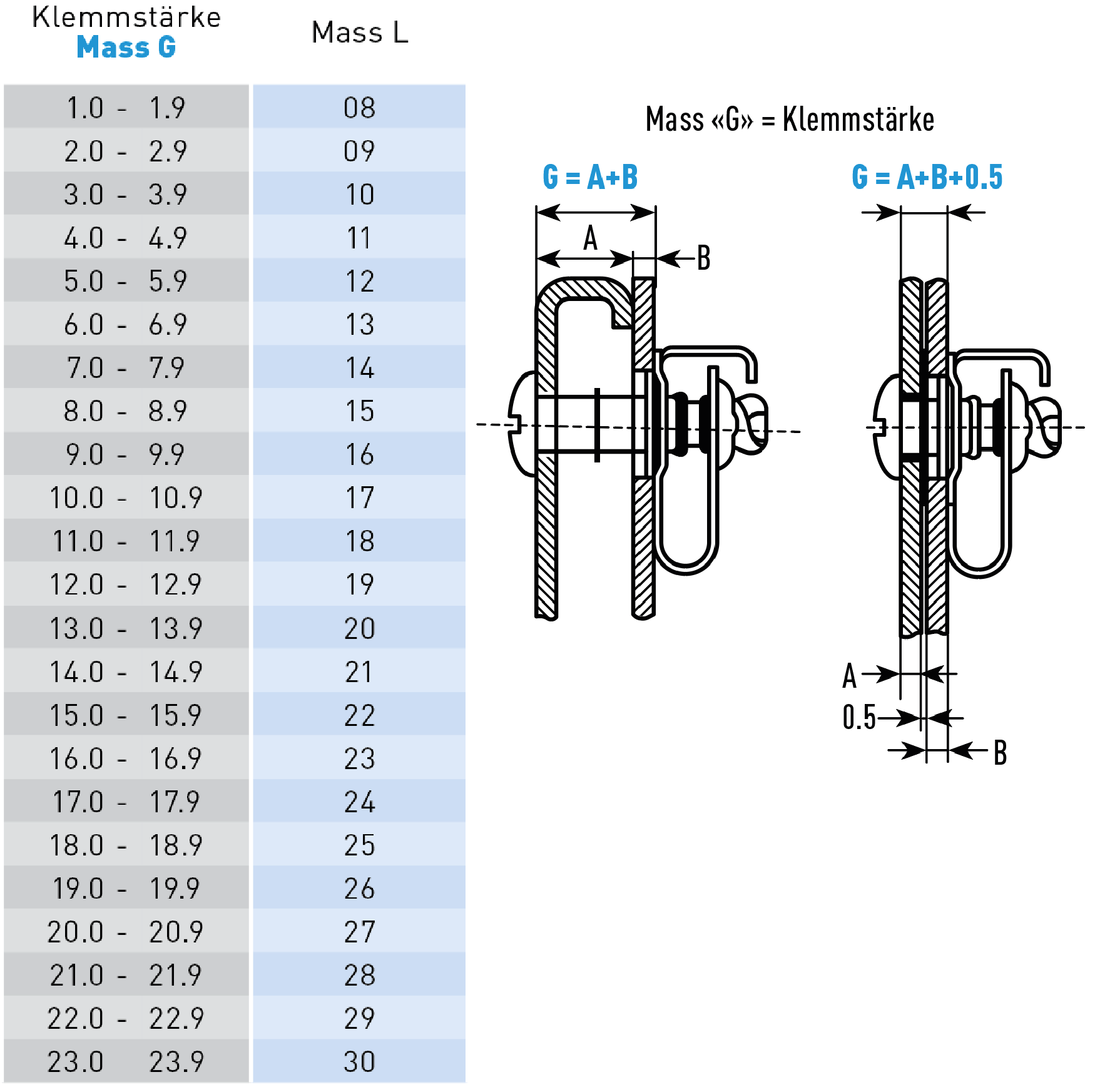

Klemmstärke «G» und Mass «L» aus Tabelle bestimmen.

Beispiele:

Schlitzkopf Stahl verzinkt, farblos chromatiert:

Artikel-Nr. 314-1L-190

Flügelkopf Stahl verzinkt, farblos chromatiert:

Artikel-Nr. 314-3L-190

Ringkopf Stahl verzinkt, farblos chromatiert:

Artikel-Nr. 314-4L-190






Artikel-Nummern  der 3 Teile notieren und bestellen.
