Modulo Scharniere

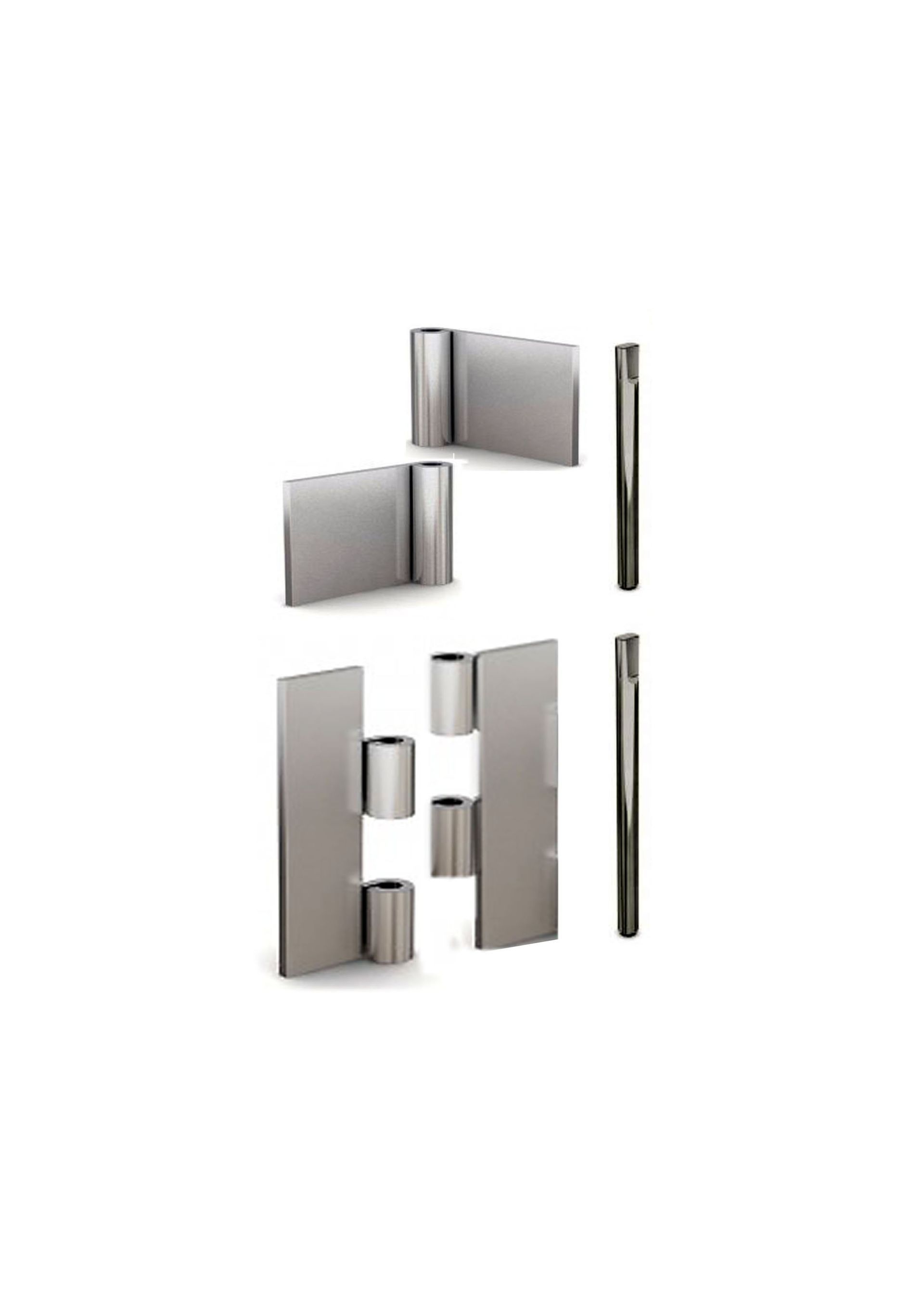

Modulo-Scharniere und Modulo-Fitschen sind modular aufgebaut und ideal für den Selbstzusammenbau. Sie ermöglichen die Kombination von Scharnierteilen gleicher Flügeldicke. Der gestauchte Stift (BG) wird einfach mit einem Hammer eingesetzt und kann wieder entfernt werden, während der Stift mit Kopf (BT) und der Stopfen (VA) eine untrennbare Verbindung schaffen.
Die Serie wurde entwickelt, um maximale Flexibilität zu bieten. Scharnier- und Fitschenteile können nach Zeichnung nachbearbeitet werden, um spezifische Anforderungen zu erfüllen. Ideal für individuelle Lösungen in Industrie und Handwerk.
Wir können die Scharnierteile nach Ihren Wünschen nacharbeiten, bereits zusammen montieren oder einzeln liefern.
| Foto | Zeichnung | Artikelnummer | Material | Länge (A) x B x C x D x Gewebeteilung (E) | Eigenschaften |
|---|---|---|---|---|---|
 |
 |
52-1-3777 |
Edelstahl 1.4301 , entgratet |
100 x 40 x 4 x 8 mm |
Modulo Scharnierflügel 4 mm stark, andere Masse auf Anfrage |
|
|
52-1-3779 |
Edelstahl 1.4301 , entgratet |
100 x 60 x 4 x 8 mm |
Modulo Scharnierflügel 4 mm stark, andere Masse auf Anfrage |
|
|
52-1-3780 |
Edelstahl 1.4301, entgratet |
100 x 80 x 4 x 8 mm |
Modulo Scharnierflügerl 4mm stark, andere Masse auf Anfrage |
|
|
52-1-3782 |
Edelstahl 1.4301, entgratet |
120 x 40 x 5 x 10 mm |
Modulo Scharnierflügel 5 mm stark, andere Masse auf Anfrage |
 |
 |
27-1-3824 |
Edelstahl 1.4301, unbehandelt |
100 x 8 mm |
gestauchter Stift, andere Masse je nach Flügel |
|
|
27-1-3825 |
Edelstahl 1.4301 |
120 x 10 mm |
gestauchter Stift, andere Masse je nach Flügel |
 |
 |
27-1-3830 |
Edelstahl 1.4301, unbehandelt |
86 x 8 mm |
Stift zum kombinieren mit Stopfen 27-1-3836 |
 |
 |
27-1-3836 |
Edelstahl 1.4301 |
12 x 8mm |
Stopfen zur kombinieren mit Stift 27-1-3830 |
